La poutre à coffrer Vulcain est une armature de poutre haute performance, certifiée NF et conforme aux Eurocodes, conçue pour simplifier la réalisation de vos ouvertures.
Elle est spécialement étudiée pour reprendre les charges courantes des maisons individuelles. Elle offre une flexibilité et une rapidité de mise en œuvre inégalées.
Réglable aux appuis
Portées courantes de 2 à 6 m (au-delà, nous consulter)
Facile à mettre en œuvre
Avec ou sans retombée (poutre retroussée)

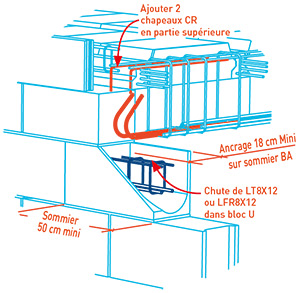

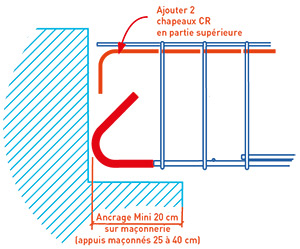

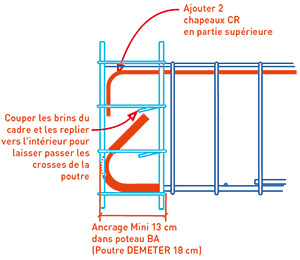

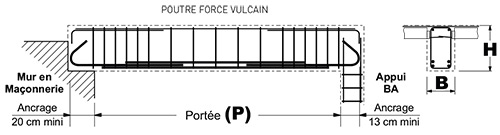

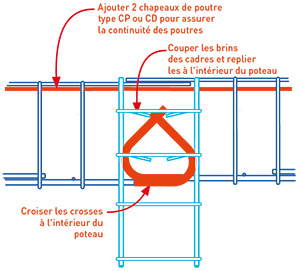

Pour garantir la solidité de votre structure, respectez les règles d'ancrage et de montage :

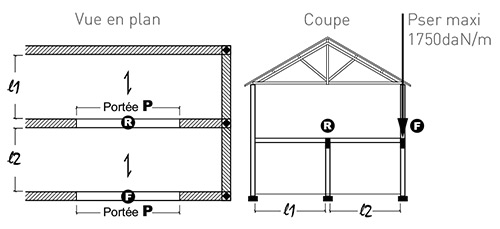

Vous devez définir : la portée, l'utilisation en façade ou refend, et la longueur des poutrelles du plancher.
Exemple : pour une portée de 380 cm, une poutre en refend et des poutrelles de 7,60 m, vous devez utiliser la poutre V45012X35.
*Dans le cas de poutre supportant un seul niveau de plancher et pour des planches courants 12+4 ou 16+4 ou isolants.
Nos performances sont calculées sur la base de : charges permanentes G = 430 daN/m² et usage d'habitation QB = 150 daN/M².

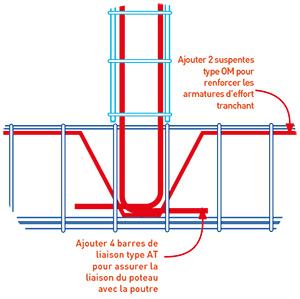

Pour des cas spécifiques (poutres supportant deux planchers, charges ponctuelles ou planchers lourds avec dalle flottante), n'hésitez pas à nous consulter.
| Portée P (mini-maxi) (vide à franchir en cm) |
Longueur maxi poutrelles de plancher |
Référence produit | Section béton BxH | Portée P de référence (cm) | Charge admissible Pser daN/m | Charge aux appuis de la poutre Pser daN | |
|---|---|---|---|---|---|---|---|
| Façade F l2 (m) |
Refend R l1 + l2 (m) |
||||||
| 160 à 210 | 2,5 | 7,4 | V25012X20 | 20x25 | 200 | 2670 | 2670 |
| 6,1 | 10,4 | V25012X25 Code : 369258-1 |
20x30 | 200 | 3690 | 3690 | |
| 7,9 | 11,9 | V25012X30 | 20x35 | 200 | 4220 | 4220 | |
| 210 à 260 | - | 7,1 | V30012X20 | 20x25 | 250 | 2560 | 3200 |
| 4,7 | 9,2 | V30012X25 Code : 325561-1 |
20x30 | 250 | 3270 | 4090 | |
| 6,4 | 10,6 | V30012X30 Code : 312576-1 |
20x35 | 250 | 3790 | 4740 | |
| 260 à 310 | - | 5,6 | V35012X20 Code : 232246-1 |
20x25 | 300 | 2050 | 3080 |
| - | 7,3 | V35012X25 Code : 234502-1 |
20x30 | 300 | 2650 | 3980 | |
| 3,9 | 8,5 | V35012X30 Code : 253633-1 |
20x35 | 300 | 3070 | 4610 | |
| 310 à 360 | - | 6,9 | V40012X25 Code : 325574-1 |
20x30 | 350 | 2520 | 4410 |
| 3,8 | 8,4 | V40012X30 Code : 234826-1 |
20x35 | 350 | 3030 | 5300 | |
| 5,5 | 9,8 | V40012X35 Code : 315126-1 |
20x40 | 350 | 3540 | 6200 | |
| 360 à 410 | - | 6,0 | V45012X25 Code : 325575-1 |
20x30 | 400 | 2230 | 4460 |
| - | 7,3 | V45012X30 Code : 232247-1 |
20x35 | 400 | 2690 | 5380 | |
| 4,1 | 8,6 | V45012X35 Code : 234503-1 |
20x40 | 400 | 3150 | 6300 | |
| 410 à 460 | - | 6,6 | V50012X30 | 20x35 | 450 | 2460 | 5540 |
| 3,2 | 7,8 | V50012X35 Code : 234827-1 |
20x40 | 450 | 2880 | 6480 | |
| 4,5 | 9,0 | V50012X40 Code : 147973-1 |
20x45 | 450 | 3300 | 7430 | |
| 460 à 510 | - | 6,0 | V55012X30 | 20x35 | 500 | 2260 | 5650 |
| - | 7,1 | V55012X35 Code : 232248-1 |
20x40 | 500 | 2650 | 6630 | |
| 3,6 | 8,2 | V55012X40 | 20x45 | 500 | 3040 | 7600 | |
